RZ-LD智能電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在智能電磁流量計上采用CAN現場總線，屬國內，技術達到國內領先水平。RZ-LD智能智能電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。RZ-LD智能電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
RZ-LD系列智能電磁流量計詳細參數：
| 產品圖片 |  |  |  |
| 轉換器形式 | 一體式 | 分體式 | 低功耗 |
| 執行標準 | JB/T9248-1999 | JB/T9248-1999 | JB/T9248-1999 |
| 精度等級 | 1級或0.5級 | 1級或0.5級 | 1級 |
| 介質電導率 | > 5μs/cm | > 5μs/cm | > 5μs/cm |
| 可測*低流速 | 0.1米/秒 | 0.1米/秒 | 0.1米/秒 |
| 可測*高流速 | 15米/秒 | 15米/秒 | 15米/秒 |
| 量程比 | 1:20，可訂制 | 1:20，可訂制 | 1:20，可訂制 |
| 顯示器 | 標配 | 標配 | 標配 |
| 信號輸出 | 脈沖或4-20mA | 脈沖或4-20mA | 可選 |
| 供電電源 | 220VAC或+24VDC | 220VAC或+24VDC | 鋰電池 |
| 通訊接口 | 可選RS485 | 可選RS485 | 可選RS485 |
| 通訊協議 | MODBUS、HART、Profibus等 | MODBUS、HART、Profibus等 | MODBUS、HART、Profibus等 |
| 防爆等級 | Exd[ia]qIICT5 | Exd[ia]qIICT5 | Exd[ia]qIICT5 |
| 防護等級 | IP65，可選IP68 | IP65，可選IP68 | IP65，可選IP68 |
| 儀表通經 | DN6～DN2000 | DN6～DN2000 | DN6～DN2000 |
| 安裝方式 | 法蘭安裝，可選法蘭夾持 | 法蘭安裝，可選法蘭夾持 | 法蘭安裝，可選法蘭夾持 |
| 公稱壓力 | 1.6MPa或訂制 | 1.6MPa或訂制 | 1.6MPa或訂制 |
| 介質溫度 | > 180℃ | > 180℃ | > 180℃ |
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ |
RZ-LD系列智能電磁流量計技術參數：
| 執行標準 | 智能電磁流量計（JJG1033-2007） |
| 公稱通經（mm） （特殊規格可定制） | 管道式四氟襯里：DN4-DN600 |
| 管道式橡膠襯里：DN40-DN2000 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.1% |
| 精度等級 | 0.5級，1.0級 |
| 被測介質溫度 | 常規橡膠襯里：-20～+60℃ |
| 高溫橡膠襯里：-20～+90℃ | |
| 聚四氟乙烯襯里：-30～+120℃ | |
| 高溫型四氟襯里：-20～+160℃ | |
| 額定工作壓力 （高壓可定制） | DN10～DN250≤1.6MPa |
| DN300～DN700≤1.0MPa | |
| DN800以上≤.06MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | 被測流體電導率≥5μs/cm |
| 信號輸出 | 4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平 |
| 通訊輸出 | RS485，MODBUS協議，HART協議，Profibus-DP協議 |
| 供電電源 | 220VAC,允差15%或24VDC,紋波≤5% |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式 | 流量計與配管之間均采用法蘭連接，法蘭符合：GB/T9113.1-2000 |
| 防爆等級 | Exd[ia]iaqIICT5 |
| 防護等級 | IP65，特殊訂制*高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于20W |
RZ-LD系列智能電磁流量計測量范圍及工作壓力
常用流速-流量對照表
流速（m/s）； 流量（m3/h） 口徑
 | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2. | 2.3 | 2.5 | 2.8 |
| 15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6.3 |
| 20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.0 | 10 | 11 |
| 25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
| 32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
| 40 | 2.3 | 4.5 | 9.0 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
| 50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
| 65 | 6.0 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
| 80 | 9.0 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
| 100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
| 125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
| 150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
| 200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
| 250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
| 300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
| 350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
| 400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
| 450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
| 500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
| 600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
| 700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
| 800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
| 900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
| 1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
| 1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
| 400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
| 1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
| 1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
| 2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |

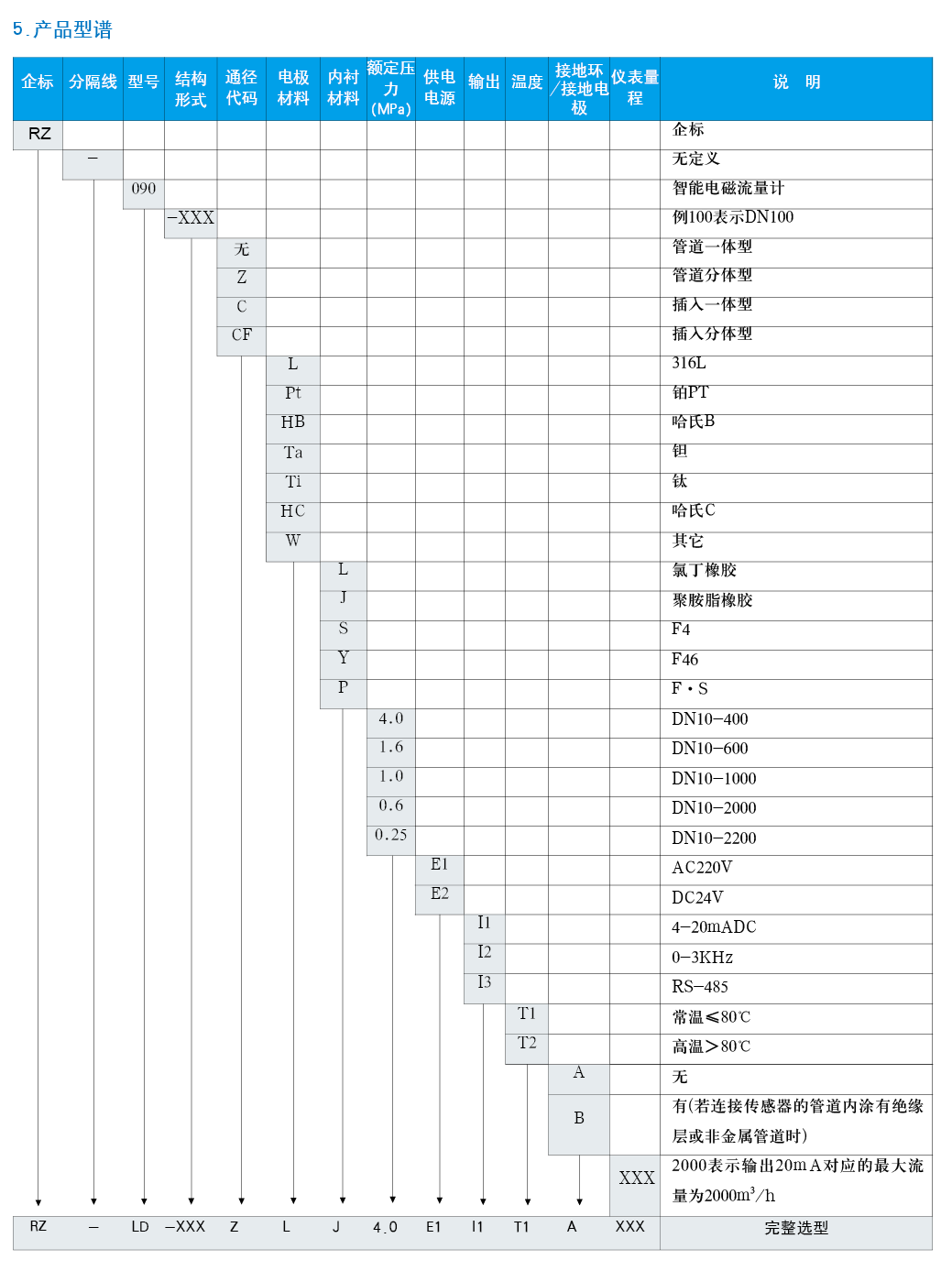

RZ-LD系列智能電磁流量計產品選型表
RZ-LD系列智能電磁流量計電極的選擇：
電極材料 | 耐蝕及耐磨性能 |
不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
哈氏合金B(yǎng) | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
RZ-LD系列智能電磁流量計襯里的選擇：

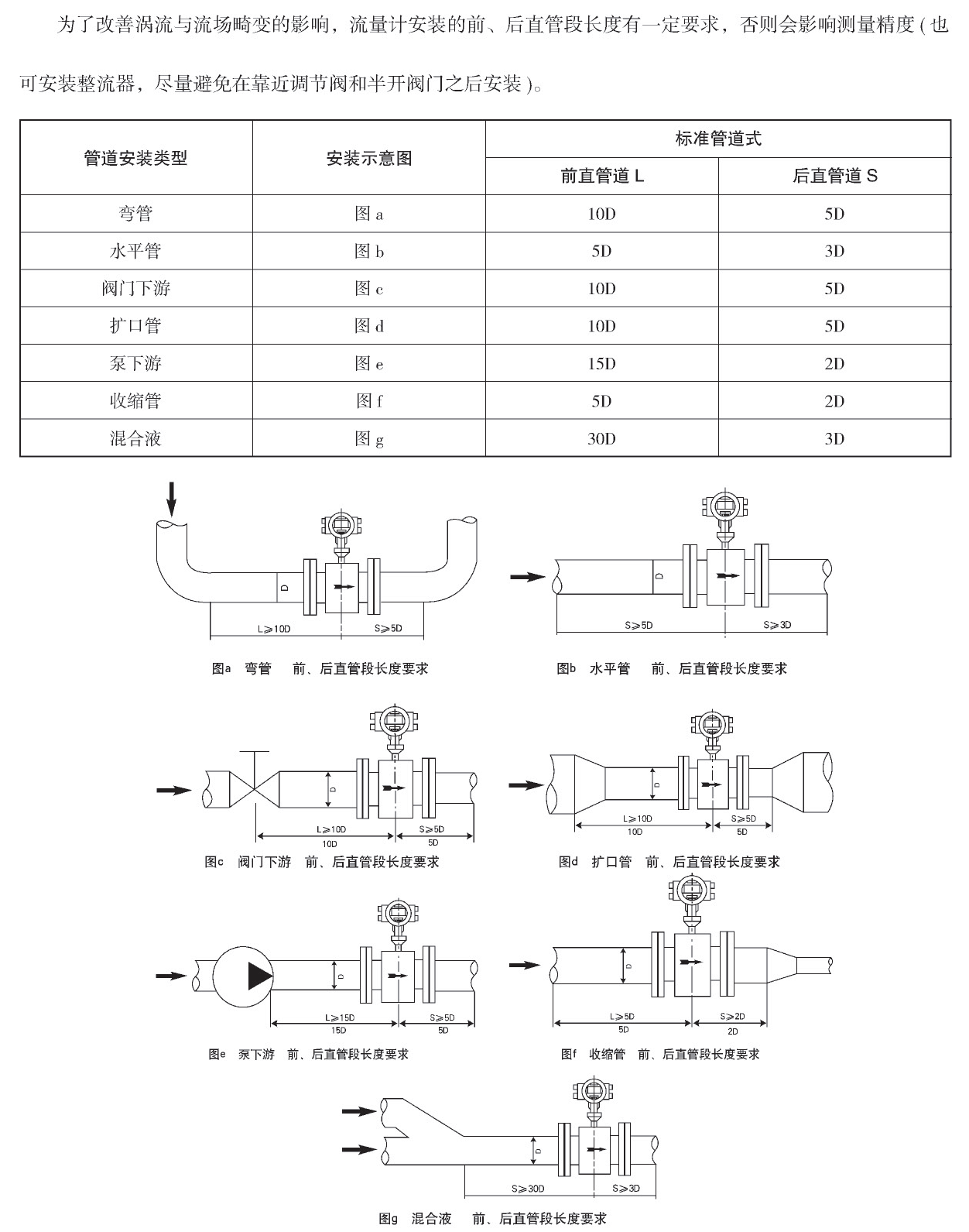

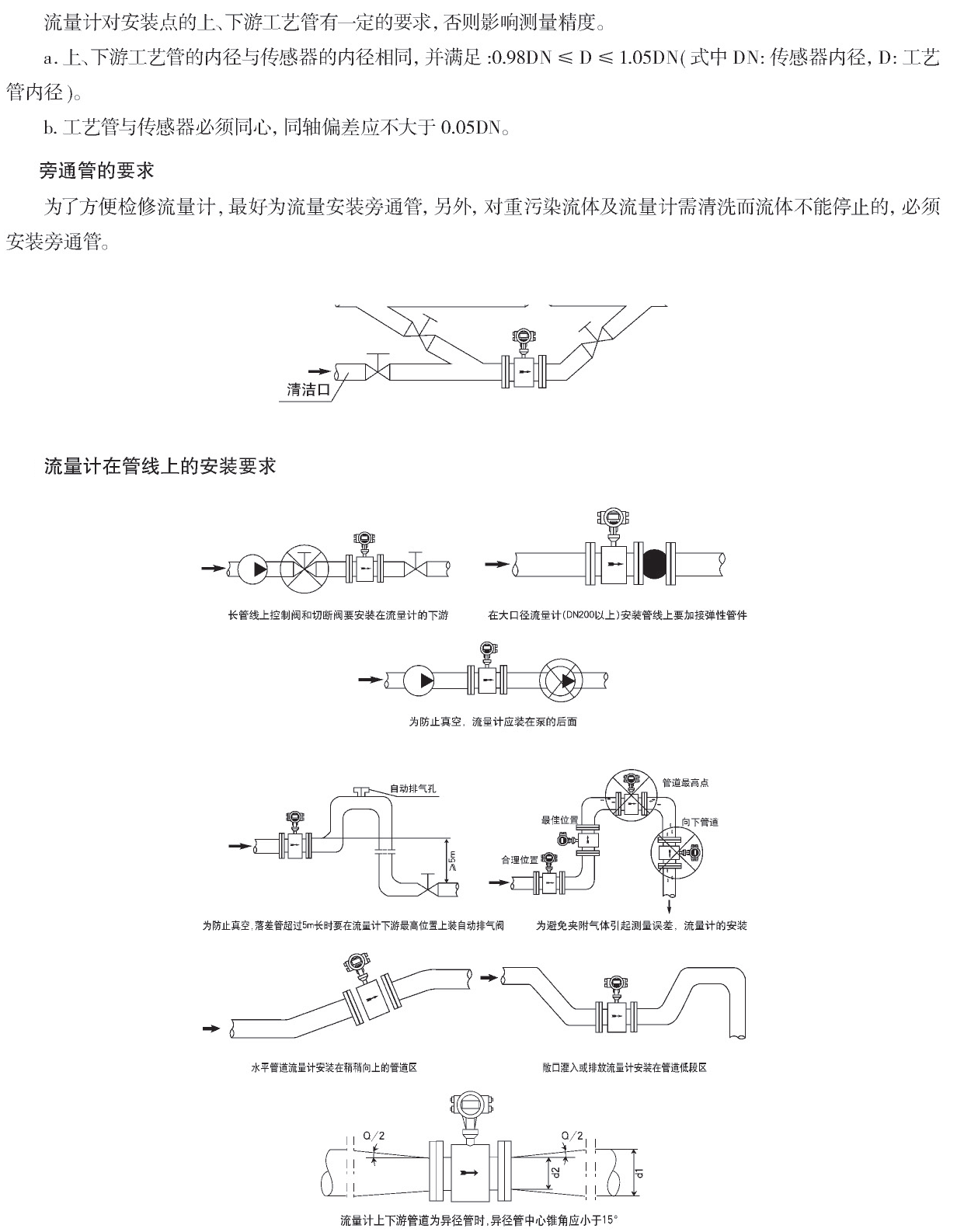

流量計襯里材料 | 主要性能 | *高介質溫度 | 適用范圍 | |
—體型 | 分離型 | |||
聚四氟乙烯（F4) | 是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
聚全氟乙丙烯（F46) | 同F(xiàn)4，耐磨性、抗負壓能力高于F4。 | 同上 | ||
聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | |
聚氨酯橡膠 | 1、耐磨性能極強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
| RZ-LD系列智能電磁流量計產品安裝示意圖： |
| RZ-LD智能電磁流量的主要優點： |
1）智能電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗*低的流量儀表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）智能電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，智能電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）智能電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以智能電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5）智能電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用智能電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為智能電磁流量計的應用和發展奠定了基礎。
智能電磁流量計目前仍然存在的主要不足如下：
a）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
b）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前智能電磁流量計還無能為力。
c）普通工業用智能電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
d）智能電磁流量計易受外界電磁干擾的影響。
